mediaBox T12-Switch V2

mediaBox T12-Switch, benötigt nur einen geringen Steuerstrom!

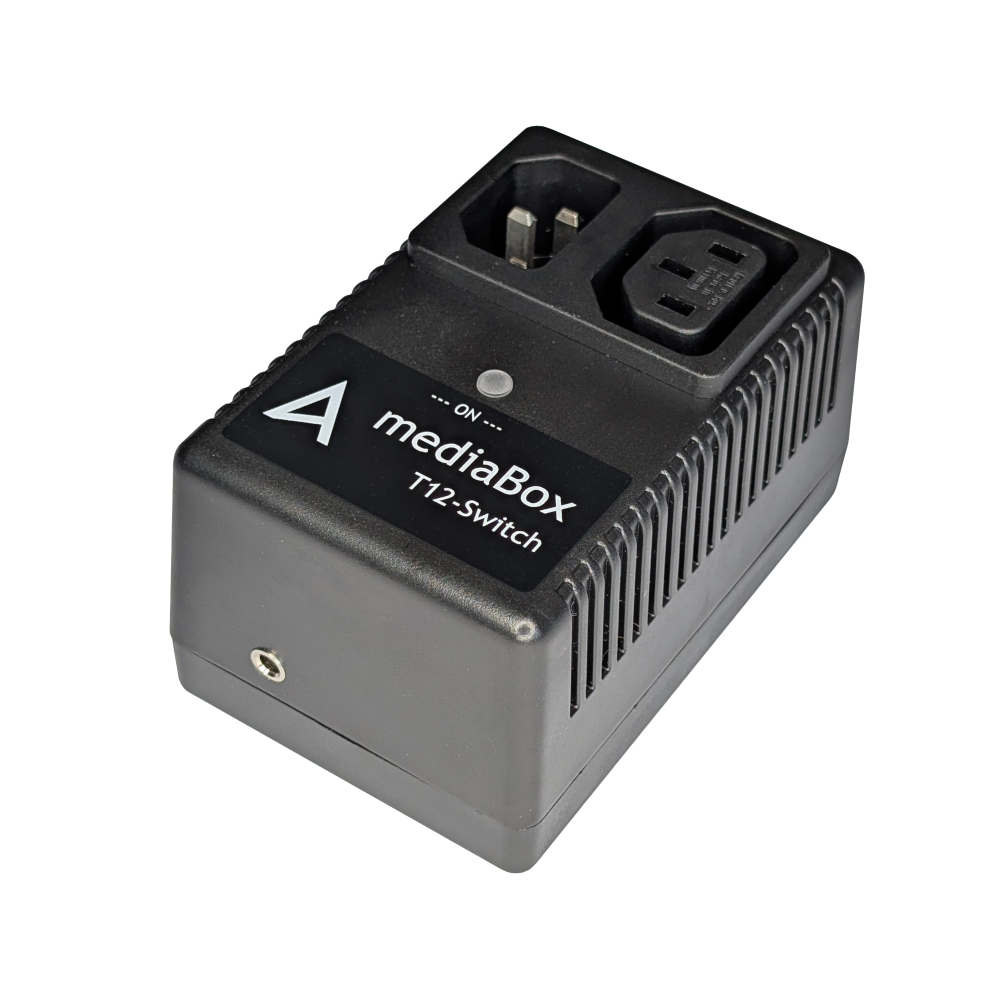

Die mediaBox T12-Switch hat einen Kaltgerätestecker, über den die angeschlossenen 230V-Geräte bis zu einer Leistung von 2000W geschaltet werden können. Zur Vermeidung von Brummschleifen sind die Kontakte der Kaltgeräteverbindungen selbstverständlich pin-richtig verkabelt (besonders wichtig bei Mediengeräten)! Die Ansteuerung erfolgt über ein 12V-Triggersignal aus Mediengeräten wie z.B. AV-Receivern, Verstärkern oder Beamern. Die Steckdose wird eingeschaltet, wenn über die 3,5mm-Klinkenbuchse das 12V-Triggersignal angelegt wird. Die mediaBox T12-Switch benötigt mit nur ca. 15 mA einen Steuerstrom, der von allen Medien-Geräten problemlos aufgebracht werden kann. Auf der Lastseite der mediaBox T12-Switch kommt ein mechanisches ″Hi-Inrush″-Relais zum Einsatz. Dieses ist besonders robust gegenüber hohen Einschaltströmen, wie sie z.B. bei Netzteilen in Mediengeräten häufig vorkommen. Außerdem wird der Lastkreis nicht an seiner Leistungsgrenze betrieben. Durch eine großzügige Überdimensionierung der Bauteile wird eine langlebige und zuverlässige Lösung erreicht. Die mediaBox T12-Switch benötigt im ausgeschalteten Zustand keinerlei Standby-Energie. Als Steckverbindung der Lastseite ist neben dem Kaltgerätestecker (C13/C14) in der mediaBox T12-Switch V2 auch eine Variante mit Schutzkontaktstecker erhältlich (mediaBox T12-Switch V1). Außerdem sind beide Boxen auch in der invertierenden Version erhältlich (= 230V-Gerät ausgeschaltet, wenn das T12-Signal anliegt).

Schaltverhalten

Die mediaBox T12-Switch V2 ist in zwei Varianten verfügbar:

• normales Schaltverhalten: T12-Signal ein - 230V-Steckdose eingeschaltet
• invertiertes Schaltverhalten: T12-Signal aus - 230V-Steckdose eingeschaltet

Der Unterschied der Varianten bezieht sich also ausschließlich auf die verwendeten Kontakte des Schaltrelais (Schließer- oder Öffnerkontakte).

Anschlusskabel

Die verwendeten Stecker für 12V-Trigger-Verbindungen sind leider nicht international standardisiert. Der weitaus größte Teil der Hersteller von Mediengeräten verwendet allerdings 3,5mm-Klinkenbuchsen, sodass sich hier ein Quasi-Standard gebildet hat. Die Verbindung zu Mediengeräten kann somit über ein handelsübliches Anschlusskabel mit 3,5mm-Klinkenstecker auf beiden Seiten hergestellt werden (Mono- oder Stereo-Kabel).Wir liefern aber auch JEDE andere Variante von Anschlusskabeln in allen Längen ... in Zweifelsfällen kontaktieren Sie uns bitte.

ACHTUNG: Erforderliche Anschlusskabel bitte separat bestellen



Fertigung und Produktentwicklung Made in Germany, d.h. anders als bei vielen anderen elektronischen Produkten, gewährleisten wir Nachkaufsicherheit für lange Zeit.
