Welche Lösungen sind mit der MultiBox-pro realisierbar?

• Einsatz als Schalter

  Die MultiBox-pro schaltet angeschlossene 230V-Verbraucher sofort dauerhaft ein oder aus. Der Schaltbefehl kommt über die serielle Schnittstelle und lautet z. B. für den 1. Kanal:
  {1}ON
  oder
  {1}OFF.

• Einsatz als "Einschaltstrombegrenzer"

  Wird die MultiBox-pro in die Steckdose gesteckt oder mittels eines Schalters mit dem 230V-Netz verbunden, schaltet sie die angeschlossenen 230V-Verbraucher nacheinander mit einer einstellbaren Zeitverzögerung ein. Dadurch wird verhindert, dass sich die Einschaltströme der Geräte im Schaltmoment addieren und die Sicherung auslöst oder es in den Lautsprechern "knackt".

• Einsatz als Schaltuhr

  Die MultiBox-pro schaltet zeitgesteuert den angeschlossenen 230V-Verbraucher auf Kanal 3 ein oder aus. Die beiden folgenden Befehl bewirken z. B., dass die Box in 60 Sekunden die Last ab- und in 86400 Sekunden (= 24 Stunden) wieder einschaltet.
  Das zu Schaltende Gerät kann selbstverständlich auch der PC sein, der die seriellen Befehle gerade gegeben hat:
  {3}OFF = 60
  gefolgt von
  {3}ON = 86400.
  In diesem Fall kann sich der Rechner also nach dem kontrollierten Herunterfahren selbst abschalten und am nächsten Tag um dieselbe Zeit wieder einschalten.


• Einsatz als Watchdog

  Zuerst werden in der MultiBox-pro die gewünschten Parameter eingestellt, also z. B. eine Retriggerzeit von 20 Sekunden (innerhalb dieser Zeit muss getriggert werden) mit
  {1}Tr = 20,
  eine Ausschaltzeit von 10 Sekunden (solange ist der Rechner bei einem Reset durch dden Watchdog ausgeschaltet) mit
  {1}Ta = 10
  und eine Boot-Fehlerzeit von 600 Sekunden (innerhalb dieser Zeit muss nach einem Reset die Triggerung wieder aufgenommen werden) mit
  {1}Tf = 600.
  Danach wird die MultiBox-pro mit dem ersten
  {1}Trig
  scharfgemacht und muss regelmäßig getriggert werden - andernfalls gibt"s einen Power-Off- / Power-On-Reset.



• Einsatz als programmierbare Ablaufsteuerung

  Es soll eine einfache "Automatik-Schaltsequenz" im Dauerlauf anlaufen: Kanal 1 und Kanal 3 sollen abwechseln im 5-Sekunden-Takt blinken (im Dauerlauf). Dazu müssen folgende Schaltschritte eingeben werden:

  {+}PLCset=0,1,ON
  {+}PLCset=0,3,OFF
  {+}PLCset=5,1,OFF
  {+}PLCset=5,3,ON
  {+}PLCset=10,3,LOOP

  Diese Schaltsequenz kann mit
  {+}PLCstart
  gestartet werden und schaltet dann wie oben beschrieben im Dauerlauf. Eine "one-shoot-Sequenz" kann jeweils über den SELECT-Taster im Bedienfeld gestartet werden.

Befehlsübersicht (Auszug) mit Beispielen:

Bedienung

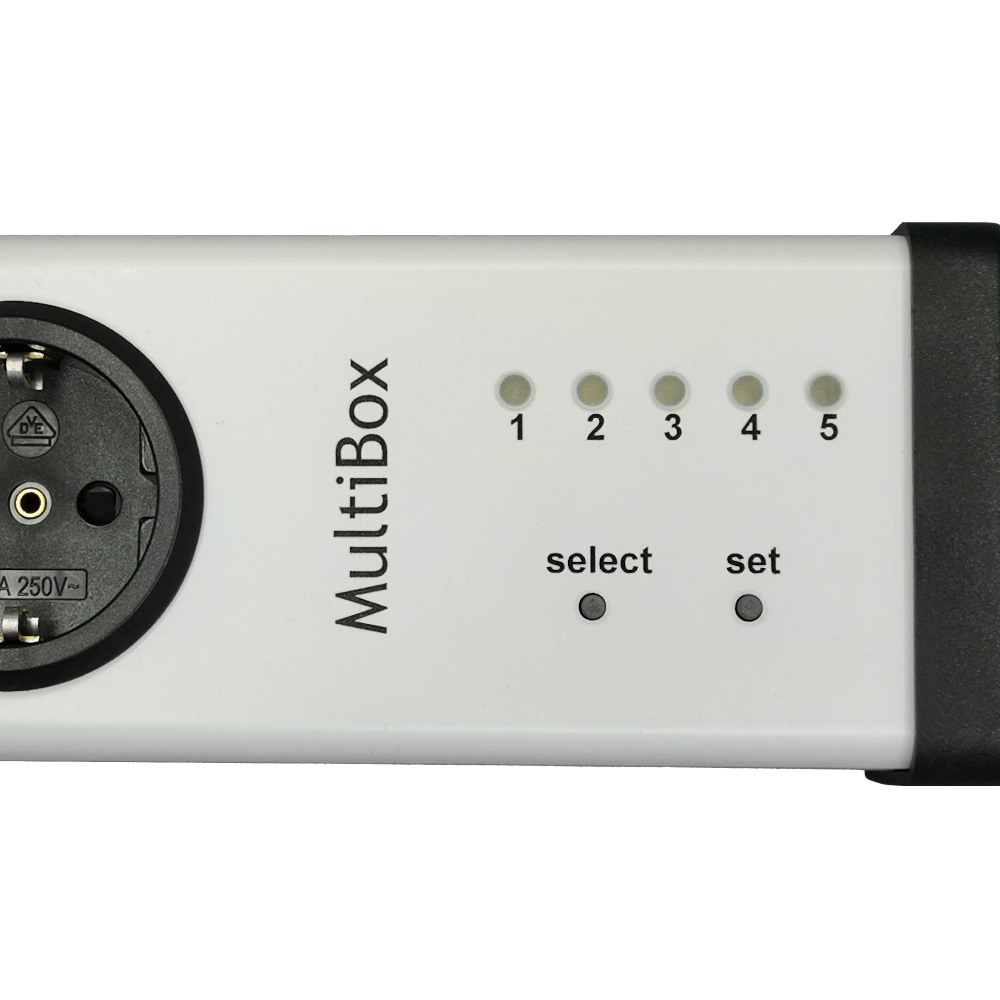

Die MultiBox-pro kann über das Bedienfeld auch direkt bedient werden. Zum Ein- oder Ausschalten eines Verbrauchers wird die entsprechende Steckdose mit einem Wahl-Taster durch mehrfache Betätigung angewählt und danach mit dem „set“-Taster in den jeweils anderen Schaltzustand gebracht. Die aktuellen Betriebszustände werden über die Leuchtdioden signalisiert.

Auf diese Weise ist es möglich, die MultiBox-pro auch ohne angeschlossenen bzw. eingeschalteten Steuer-PC zu bedienen.

Jede Steckdose kann einzeln und zeitgesteuert ein- und ausgeschaltet werden, jeder Steckdose kann ein eigenes Verhalten in Bezug auf „Power-ON“ bzw. Reaktion auf das Verhalten der Mastersteckdose zugeordnet werden.

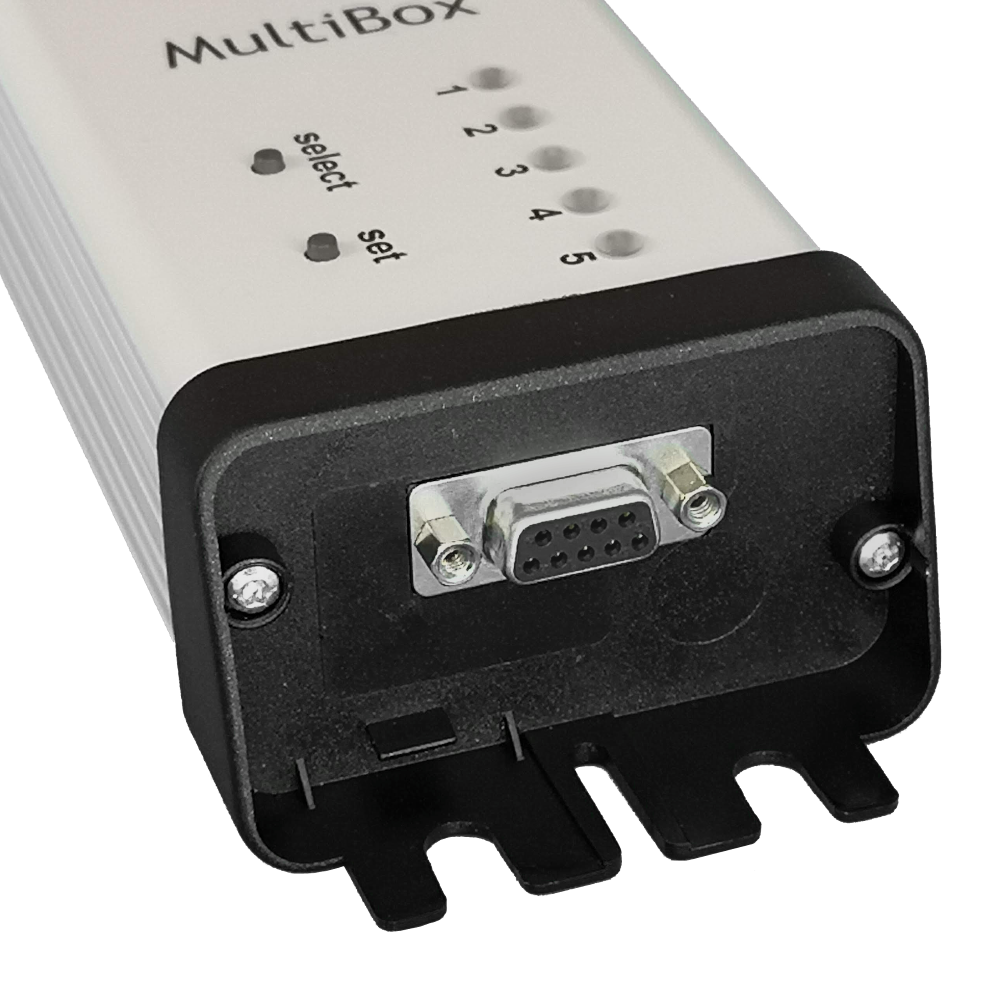

Ob seriell oder per USB angeschlossen, immer „erscheint“ die MultiBox-pro im PC als COM-Port und kann hierüber angesprochen werden. Die Ansteuerung der MultiBox-pro erfolgt durch ASCII-Klartextbefehle über die serielle Schnittstelle bzw. über USB (das Handling ist dabei exakt wie bei der seriellen Schnittstelle, d. h. Ausgabe von Klartextbefehle über eine virtuelle COM-Schnittstelle), sodass die Ansteuerung auch ganz einfach durch eigene Software oder Standardprogramme erfolgen kann.

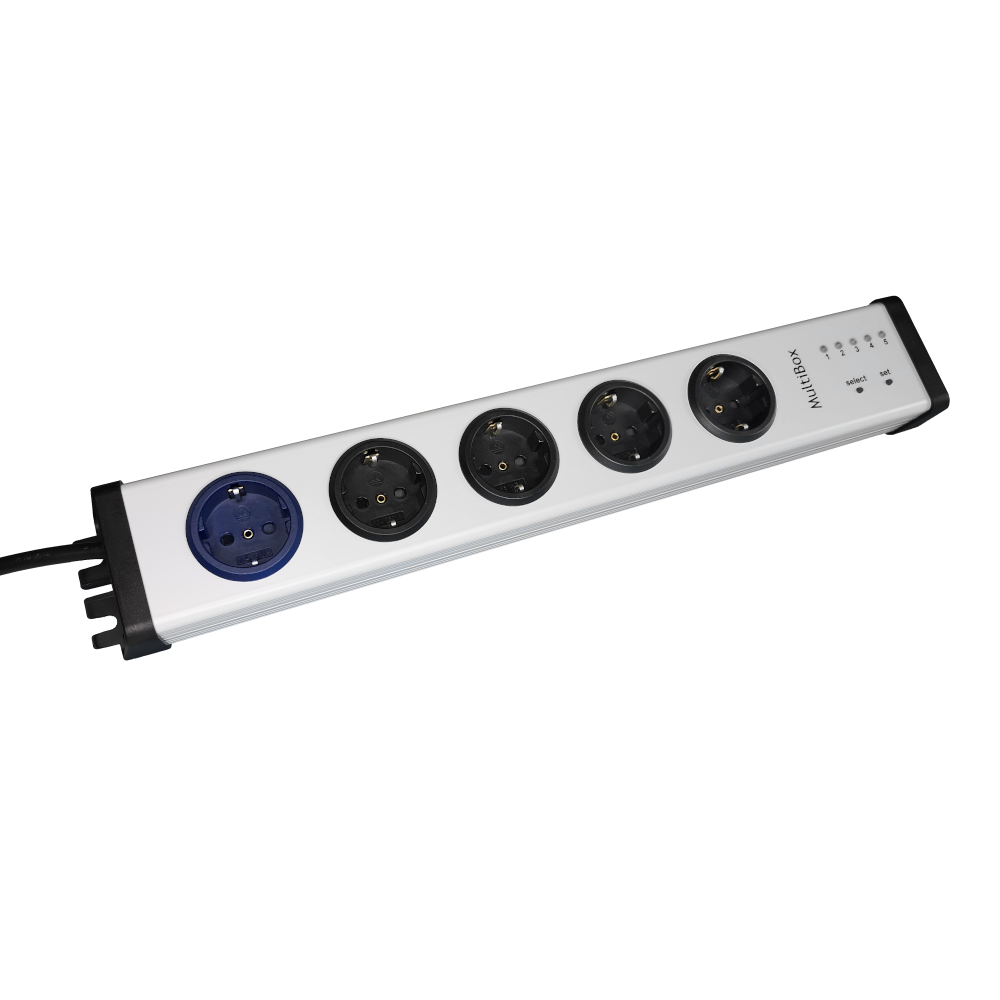

Steckdose 1 ist eine „echte“ Mastersteckdose, d. h. sobald über diese Steckdose ein Verbraucher „Strom zieht“ erkennt die MultiBox-pro dies und schaltet die als Slaves definierten Steckdosen (auch mit einem einstellbaren Zeitdelay) ein- bzw. aus.

Ein an Steckdose 1 angeschlossener PC kann überwacht (muss sich über die Schnittstelle regelmäßig bei der MultiBox-pro melden) und im Fehlerfall per Power-OFF / Power-ON resettet werden, siehe auch WatchBox.

Die frei programmierbare Ablaufsteuerung ist geeignet für zeitgesteuerte Schaltvorgänge (max. 50 Schritte) im Dauerlauf oder als „one-shoot“ und zwar auch ohne angeschlossenen PC. Beispiele: Ampelsteuerung rot-gelb-grün, Licht-Spots bei Präsentationen, in Schaufenstern, bei Vorträge etc.), einfachste Programmierung mit Klartextbefehlen.

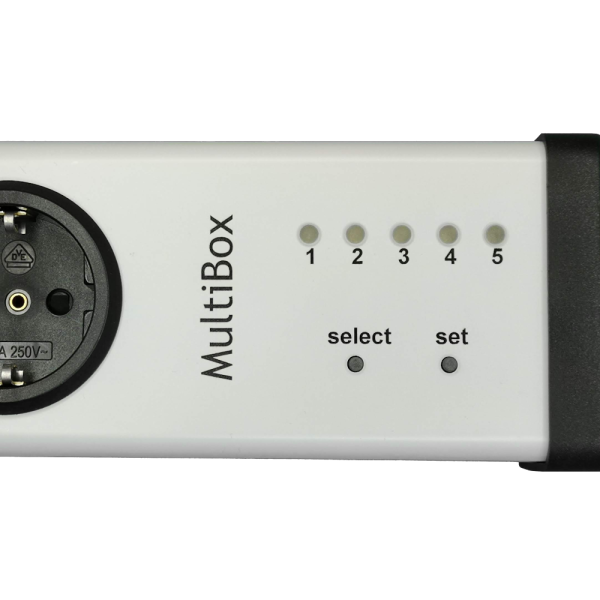

Über das integrierte Bedienfeld werden die aktuellen Schaltzustände der Steckdosen signalisiert, außerdem ist hierüber das Ein- und Ausschalten jeder einzelnen Steckdose möglich – ein angeschlossener/angeschalteter PC ist dazu nicht nötig.

Jede Software unter jedem Betriebssystem die in der Lage ist, die serielle Schnittstelle zu bedienen, kann auch die MultiBox-pro ansprechen …

Sicherheit wird bei uns GROSSGESCHRIEBEN! Last- und Steuerkreise besitzen eine sichere galvanische (Personenschutz-)Trennung. Alle Luft- und Kriechstrecken sind selbstverständlich nicht nur eingehalten sondern überdimensioniert!

Die MultiBox-pro kann unter Windows sehr komfortabel mit Hilfe der kostenlosen Antrax-Service-Software „ASS“ bedient werden. Das Programm zeigt im Detail, welche Befehle wie übergeben werden können/müssen und welche Reaktion darauf erfolgt. Die Ansteuerung der MultiBox-pro erfolgt mit „Klartext-Befehlen“ (ähnlich wie bei einem Modem die AT-Befehle). Die Steuerbefehle werden über die serielle Schnittstelle gesendet (Einstellung: 9600 bit/s, 8 Datenbits, keine Parität, 1 Stopbit).

Allgemein

• Steckersystem: SCHUKO
• die momentanen Schaltzustände werden durch je eine, dem entsprechenden Kanal 1…5 zugeordnete LED signalisiert
• Last- und Steuerkreis besitzen eine sichere galvanische Trennung
• Schutzart: IP20, nur für trockene Räume
• Umgebungstemperatur -10 … +50°C

Lastkreis

• Betriebsspannung: 230V~, 50Hz
• maximale Schaltleistungen: 2300W (10A bei 230V)

Steuerkreis

• über serielle Schnittstelle (9600, 8, N, 1) bzw. USB-Schnittstelle (über einen virtuellen COM-Port)



• Parameter 9600-8-N-1
• einfache Ansteuerung über Klartextbefehle (sogar mit Terminalprogrammen wie Hyperterminal, Telix etc.)

Bedienungsanleitung

Serviceprogramm: Antrax-Service-Software „ASS“
