SwitchBox-smart USB
Intelligente 230V-Schaltbox mit USB-Schnittstelle
Die SwitchBox-smart ... ein Wolf im Schafspelz! Mit der SwitchBox-smart können 230V-Geräte bis zu 2000W, auch zeitgesteuert, ein- und ausgeschaltet werden. Die Ansteuerung der SwitchBox-smart erfolgt dabei ganz einfach über USB Schnittstelle (USB 1.1)Highlights
- PC-Anschluss über eine USB Schnittstelle (USB 1.1)Die Ansteuerung der SwitchBox-smart erfolgt durch ASCII-Klartextbefehle über die serielle Schnittstelle oder USB Schnittstelle (das Handling ist dabei exakt wie bei der seriellen Schnittstelle, d. h. Ausgabe von Klartextbefehle über eine virtuelle COM-Schnittstelle), sodass die Ansteuerung auch ganz einfach durch eigene Software oder Standardprogramme erfolgen kann.
-

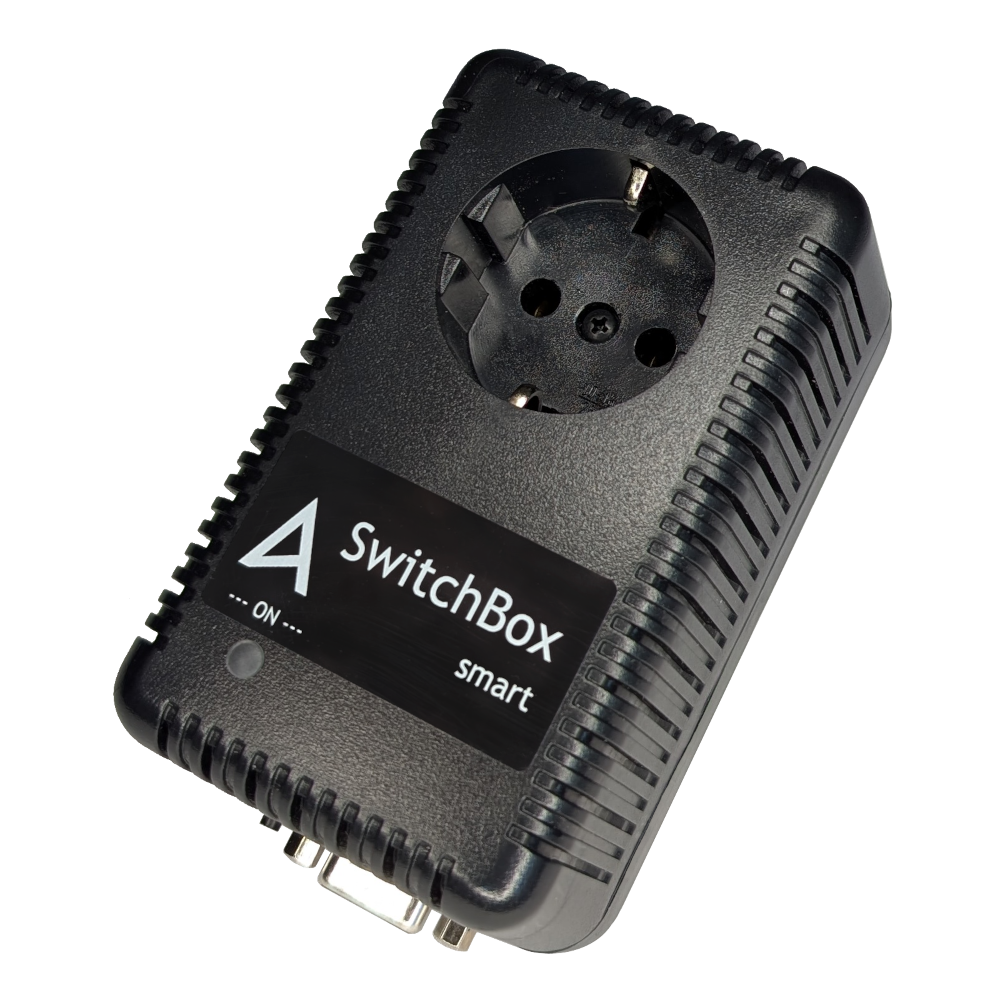

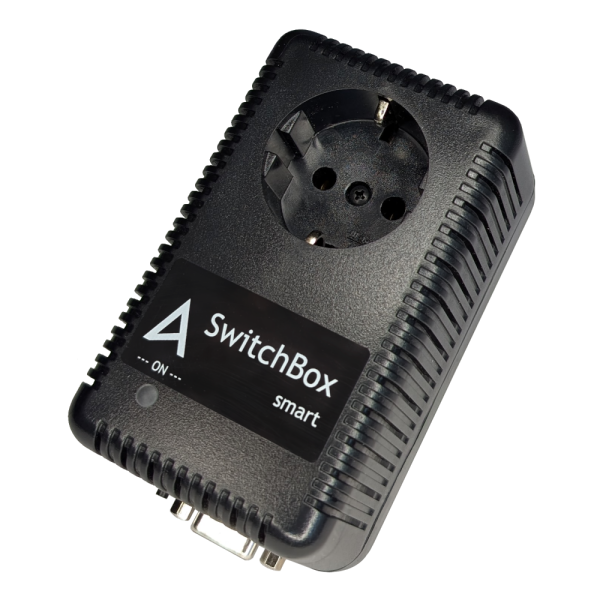

- manuelles Ein-/Ausschalten auch ohne angeschlossenen bzw. hochgelaufenen PCÜber einen integrierten Taster kann der aktuellen Schaltzustand der Steckdose jederzeit umgeschaltet werden. Die Anzeige des Zustandes erfolgt über eine grüne LED auf der Frontseite.
- alle Schaltzeiten sind in weiten Grenzen einstellbarDie möglichen Schaltzeiten für Ein-/Ausschaltperioden oder z. B. das Einschaltdelay nach Power-ON etc. sind in weiten Grenzen einstellbar (sekundengenau bis zu 214.748.364 Sekunden = ca. 2485 Tage).
-
- Die SwitchBox-smart arbeitet völlig unabhängig von Rechnertyp und BetriebssystemJede Software unter jedem Betriebssystem die in der Lage ist, die serielle Schnittstelle zu bedienen, kann auch die SwitchBox-smart ansprechen ...
-
- Thema Sicherheit:Sicherheit wird bei uns GROSSGESCHRIEBEN! Last- und Steuerkreis besitzen eine sichere galvanische (Personenschutz-)Trennung über Optotriac und einen für diesen Zweck zugelassenen Transformator. Alle Luft- und Kriechstrecken sind selbstverständlich nicht nur eingehalten sondern überdimensioniert!
- Service-Software und "Wie steuere ich die SwitchBox-smart an?"Die SwitchBox-smart kann unter Windows sehr komfortabel mit Hilfe der kostenlosen der Antrax-Service-Software "ASS" bedient werden. Das Programm zeigt im Detail, welche Befehle wie übergeben werden können/müssen und welche Reaktion darauf erfolgt.
Hardware

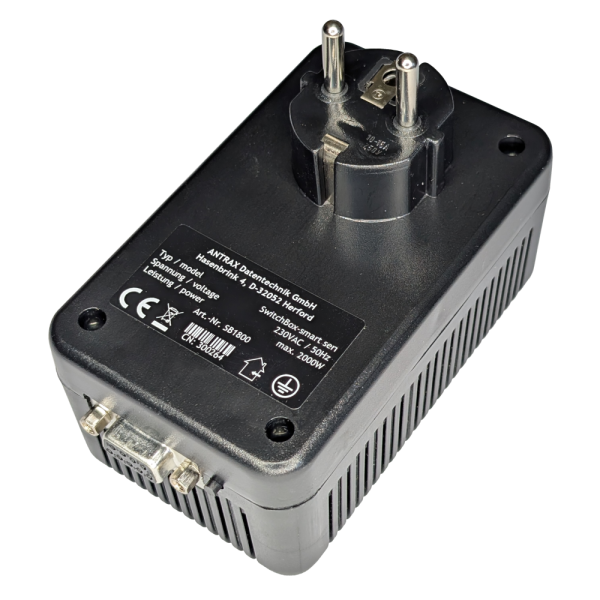

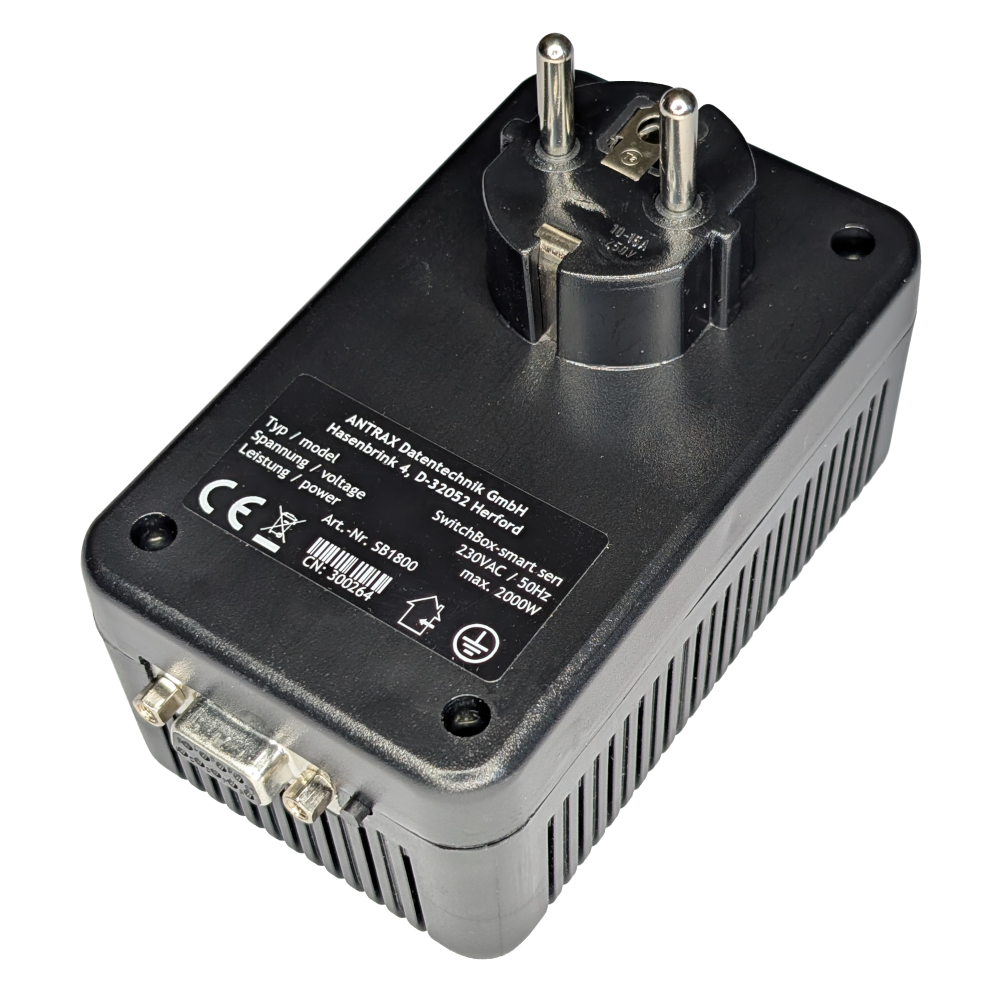

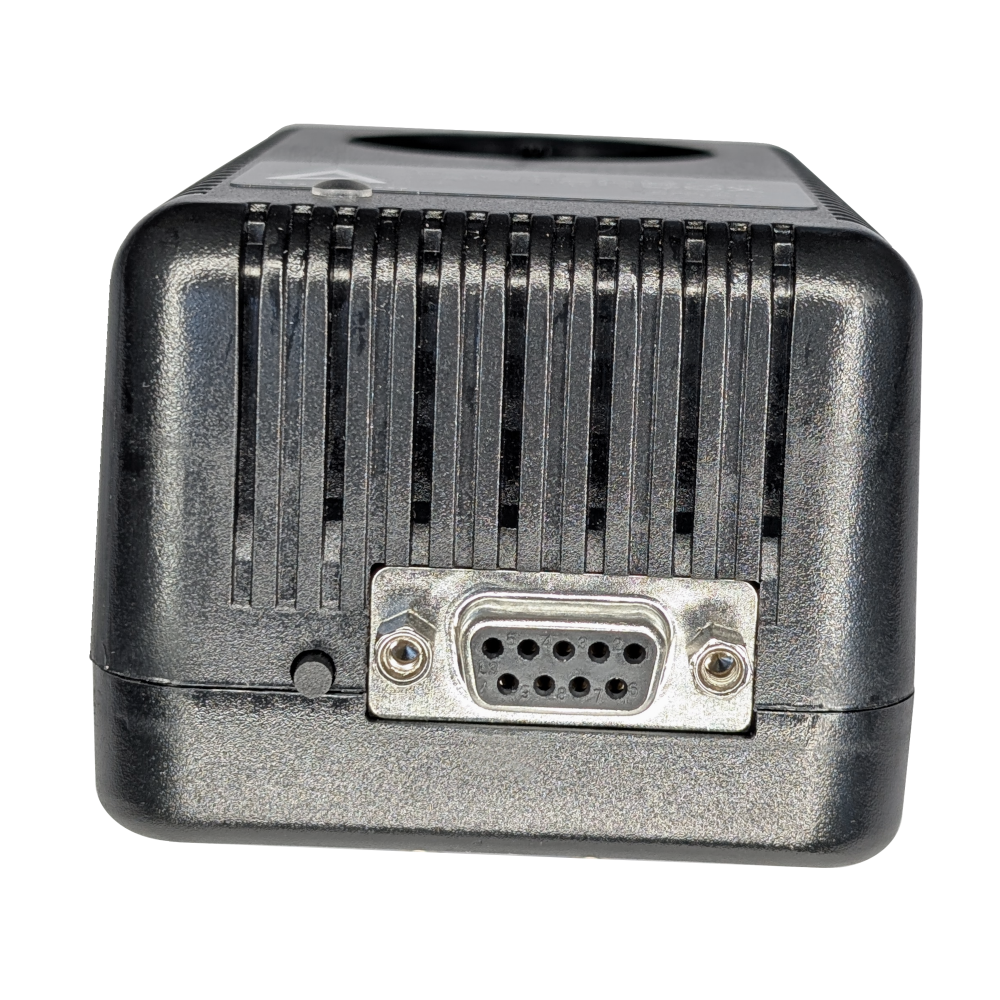

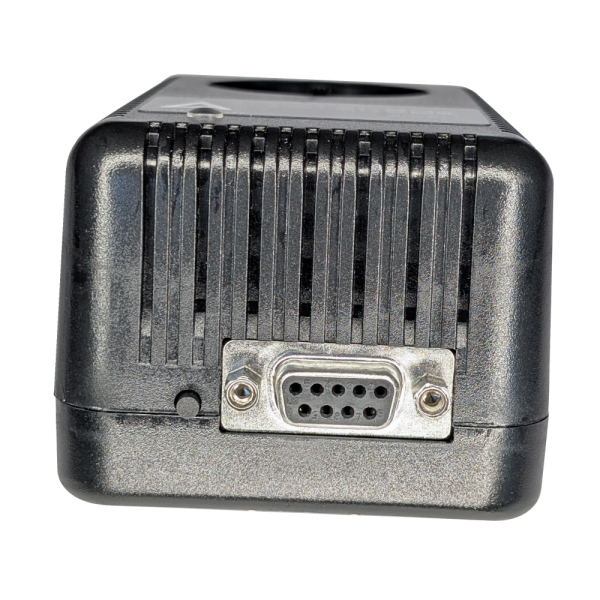

Die SwitchBox-smart besteht aus einem Steckergehäuse mit seriellem Anschlusskabel (9pol. SUB-D) oder USB-Anschlusskabel. Geschaltet werden kann eine Last von 2000W, also genug für einen PC mit angeschlossenem Monitor und Drucker. Über einen Taster kann die SwitchBox-smart auch manuell ein- und ausgeschaltet werden.Betriebszustände
Die aktuellen Betriebszustände der SwitchBox-smart werden über eine Leuchtdiode signalisiert.Software
Die Ansteuerung der SwitchBox-smart erfolgt im "Normal-Betrieb" über das zu überwachende Hauptprogramm mit "Klartext-Befehlen" (ähnlich wie bei einem Modem die AT-Befehle). Die Steuerbefehle werden über die serielle Schnittstelle gesendet (Einstellung: 9600 bit/s, 8 Datenbits, keine Parität, 1 Stopbit). Zum einfachen Schnellstart empfiehlt sich der Einsatz der Antrax-Service-Software "ASS".
Wird die USB-Variante des Gerätes verwendet, so erscheint die SwitchBox-smart im PC als virtueller COM-Port und kann exakt so angesteuert werden wie die serielle Variante. Aus Sicht der Ansteuersoftware sind beide Varianten völlig identisch. Die SwitchBox-smart selbst benötigt keine Treiber!
Besonderheiten
- die SwitchBox-smart arbeitet völlig betriebssystemunabhängig
- die Schaltzeiten der SwitchBox-smart sind in weiten Grenzen einstellbar (bis zu 214.748.364 Sekunden = ca. 2485 Tage)
- optional: zusätzlicher 5V-Schaltausgang
Was kann die SwitchBox-smart im einzelnen?
Die SwitchBox-smart schaltet zeitgesteuert den angeschlossenen 230V-Verbraucher ein oder aus. Die beiden folgenden Befehl bewirken z. B., dass die Box in 60 Sekunden die Last ab- und in 86400 Sekunden (= 24 Stunden) wieder einschaltet:
{+}OFF = 60
gefolgt von
{+}ON = 86400.
In diesem Fall kann sich ein Rechner also nach dem kontrollierten Herunterfahren selbst abschalten und am nächsten Tag um dieselbe Zeit wieder einschalten.
Die SwitchBox-smart schaltet den angeschlossenen 230V-Verbraucher sofort dauerhaft ein oder aus. Der Schaltbefehl kommt über die serielle Schnittstelle und lautet z. B.
{+}ON
oder
{+}OFF.
Die Ansteuerung erfolgt im Klartext und kann aus jedem Programm erfolgen, das Ausgaben über die serielle Schnittstelle erzeugen kann (ein Serviceprogramm wird mitgeliefert). Die SwitchBox-smart bleibt auch dann im jeweils eingestellten Zustand, wenn der steuernde Rechner/Kassensystem ausgeschaltet wird.
- Einsatz als Schalter
- Einsatz als Schaltuhr
Anschluss-Schema
SwitchBox mit USB- oder serieller Schnittstelle
Komplette Befehlsübersicht mit Beispielen:
| {+}On | sofortiges Einschalten der Steckdose |
| {+}Off | sofortiges Ausschalten der Steckdose |
| {+}On = 10 | Einschalten der Steckdose in 10 Sekunden |
| {+}Off = 86400 | Ausschalten der Steckdose in 86400 Sekunden (= 24 Stunden) |
| {+}Onapon | Einschaltzustand / Verhalten der Steckdose nach Power-ON |
| {+}Triapon | Verhalten in Bezug auf die erforderliche Triggerung nach Power-ON |
| {+}Aux1 | optional: Verhalten nach Power-ON: 0 = Aux-Ausgang immer aus 1 = Aux-Ausgang immer ein |
| {+}Get | Abfrage aller aktuellen Parameter der SwitchBox-smart |
Allgemein
- Steckersystem: SCHUKO
- der momentane Schaltzustand wird durch eine grüne LED signalisiert
- Last- und Steuerkreis besitzen eine sichere galvanische Trennung
- Schutzart: IP20, nur für trockene Räume
- Umgebungstemperatur -10 … +50°C
Lastkreis
- Betriebsspannung: 230V~, 50Hz
- maximale Schaltleistung (alle Lastarten): 2000W (8.7A)
Steuerkreis
- serielle Schnittstelle (RS-232)
- Parameter 9600-8-N-1
- einfache Ansteuerung über Klartextbefehle (sogar mit Terminalprogrammen wie Hyperterminal, Telix etc.)
