WatchBox-USB

Was kann die WatchBox im einzelnen?

Die WatchBox schaltet den angeschlossenen 230V-Verbraucher sofort dauerhaft ein oder aus. Der Schaltbefehl kommt über die serielle Schnittstelle und lautet z. B.
{+}ON
oder
{+}OFF.
Die Ansteuerung erfolgt im Klartext und kann aus jedem Programm erfolgen, das Ausgaben über die serielle Schnittstelle erzeugen kann (ein Serviceprogramm wird mitgeliefert). Die WatchBox bleibt auch dann im jeweils eingestellten Zustand, wenn der steuernde Rechner ausgeschaltet wird/ist.

Die WatchBox schaltet zeitgesteuert den angeschlossenen 230V-Verbraucher ein oder aus. Die beiden folgenden Befehl bewirken z. B., dass die Box in 60 Sekunden die Last ab- und in 86400 Sekunden (= 24 Stunden) wieder einschaltet:
{+}OFF = 60
gefolgt von
{+}ON = 86400.
In diesem Fall kann sich der Rechner also nach dem kontrollierten Herunterfahren selbst abschalten und am nächsten Tag um dieselbe Zeit wieder einschalten.

Zuerst werden in der WatchBox die gewünschten Parameter eingestellt, also z. B. eine Retriggerzeit von 20 Sekunden (innerhalb dieser Zeit muss getriggert werden) mit
{+}Tr = 20,
eine Ausschaltzeit von 10 Sekunden (solange ist der Rechner bei einem Reset durch die WatchBox ausgeschaltet) mit
{+}Ta = 10
und eine Boot-Fehlerzeit von 600 Sekunden (innerhalb dieser Zeit muss nach einem Reset die Triggerung wieder aufgenommen werden) mit
{+}Tf = 600.
Danach wird die WatchBox mit dem ersten
{+}Trig
scharfgemacht und muss regelmäßig getriggert werden – andernfalls gibt’s einen Power-OFF- / Power-ON-Reset.

• Einsatz als Schalter

• Einsatz als Schaltuhr

• Einsatz als Watchdog

komplette Befehlsübersicht mit Beispielen:

Hardware

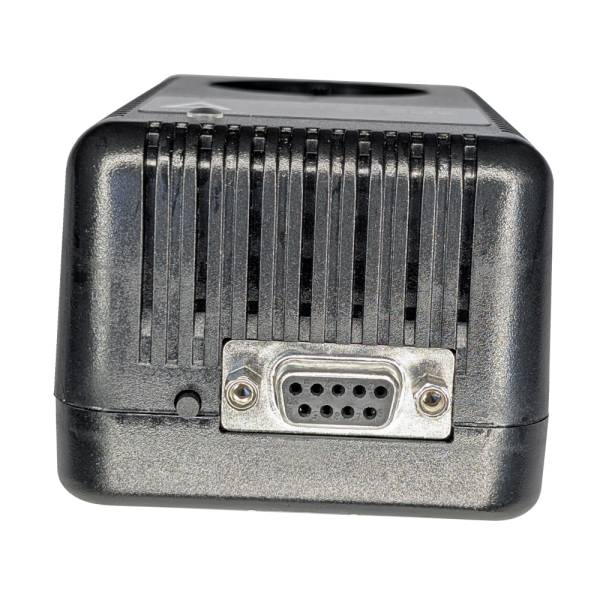

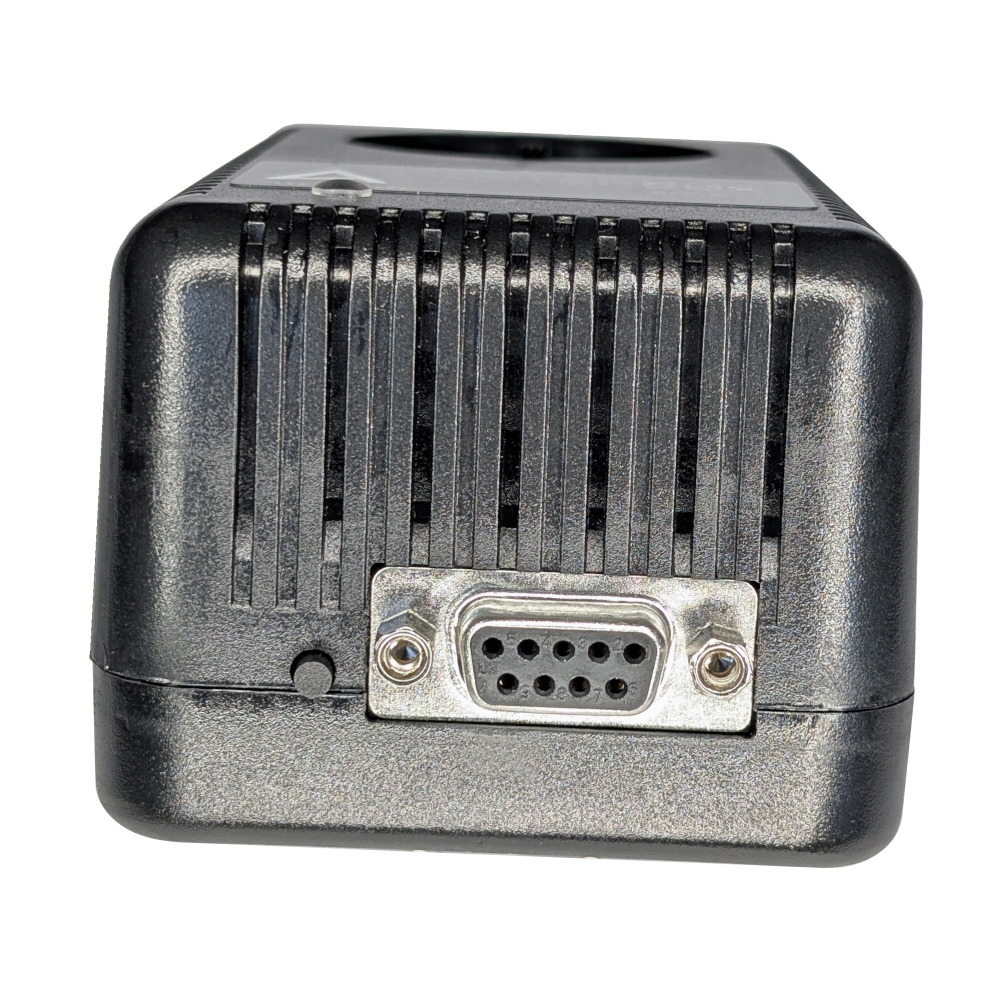

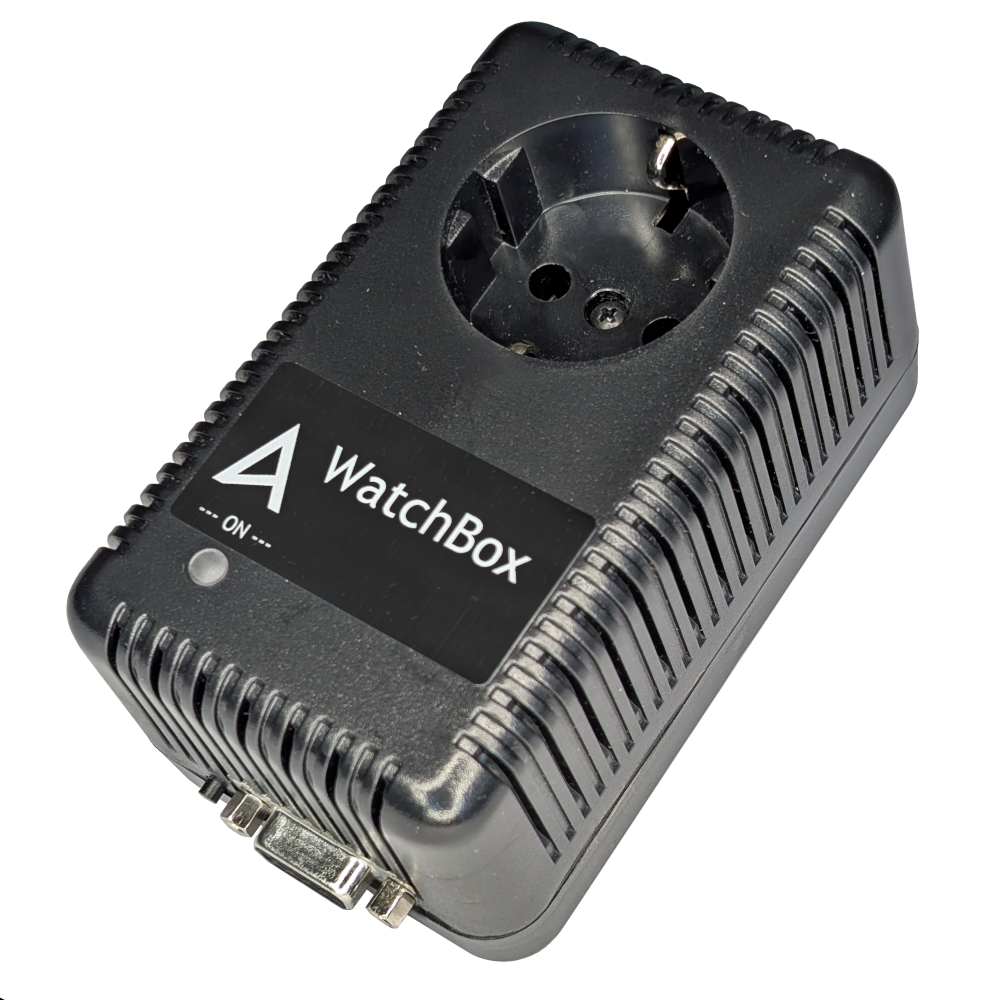

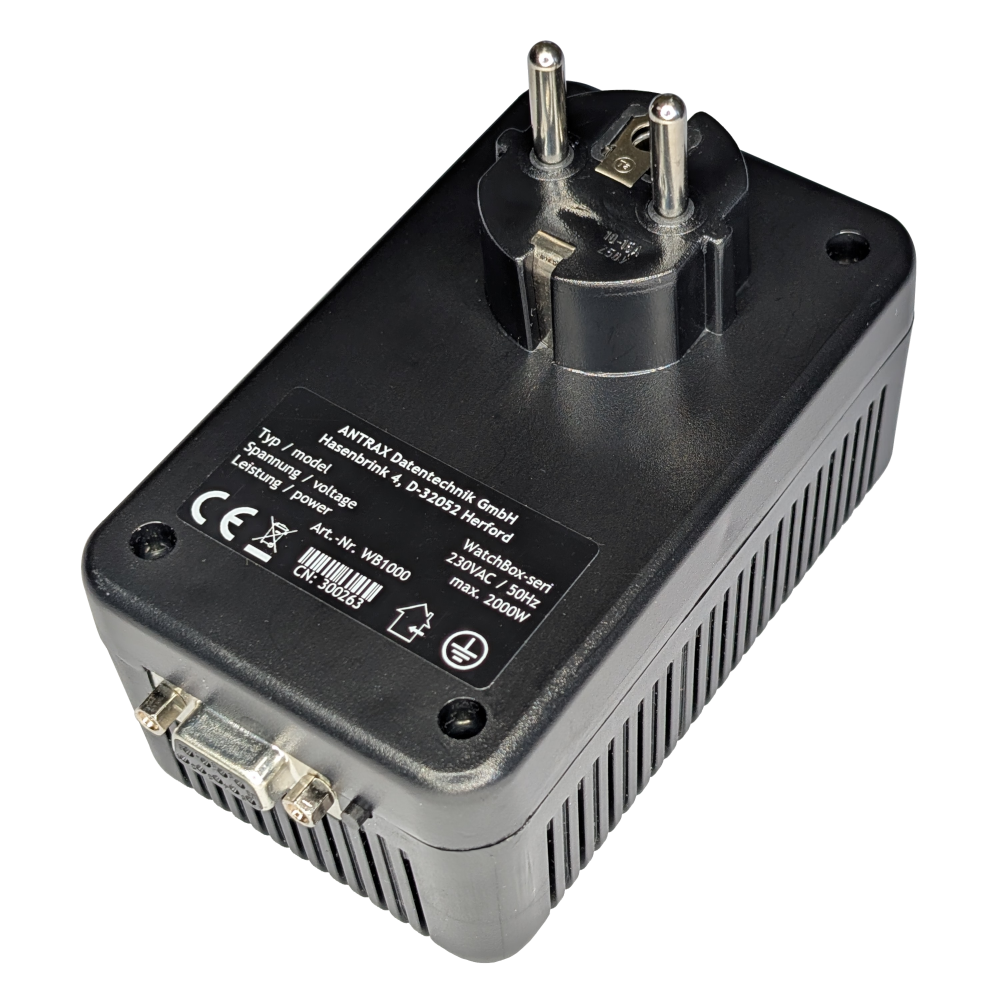

Die WatchBox besteht aus einem Steckergehäuse mit seriellem Anschlusskabel (9pol. SUB-D) oder USB-Anschlusskabel. Geschaltet werden kann eine Last von 2000W, also genug für einen PC mit angeschlossenem Monitor und Drucker. Über einen Taster kann die WatchBox auch manuell ein- und ausgeschaltet werden.

Betriebszustände

Die aktuellen Betriebszustände der WatchBox werden über eine Leuchtdiode signalisiert.

Software

Die Ansteuerung der WatchBox erfolgt im ‚Normal-Betrieb‘ über das zu überwachende Hauptprogramm mit „Klartext-Befehlen“ (ähnlich wie bei einem Modem die AT-Befehle). Die Steuerbefehle werden über die serielle Schnittstelle gesendet (Einstellung: 9600 bit/s, 8 Datenbits, keine Parität, 1 Stopbit). Zum einfachen Schnellstart empfiehlt sich der Einsatz der Antrax-Service-Software „ASS“.

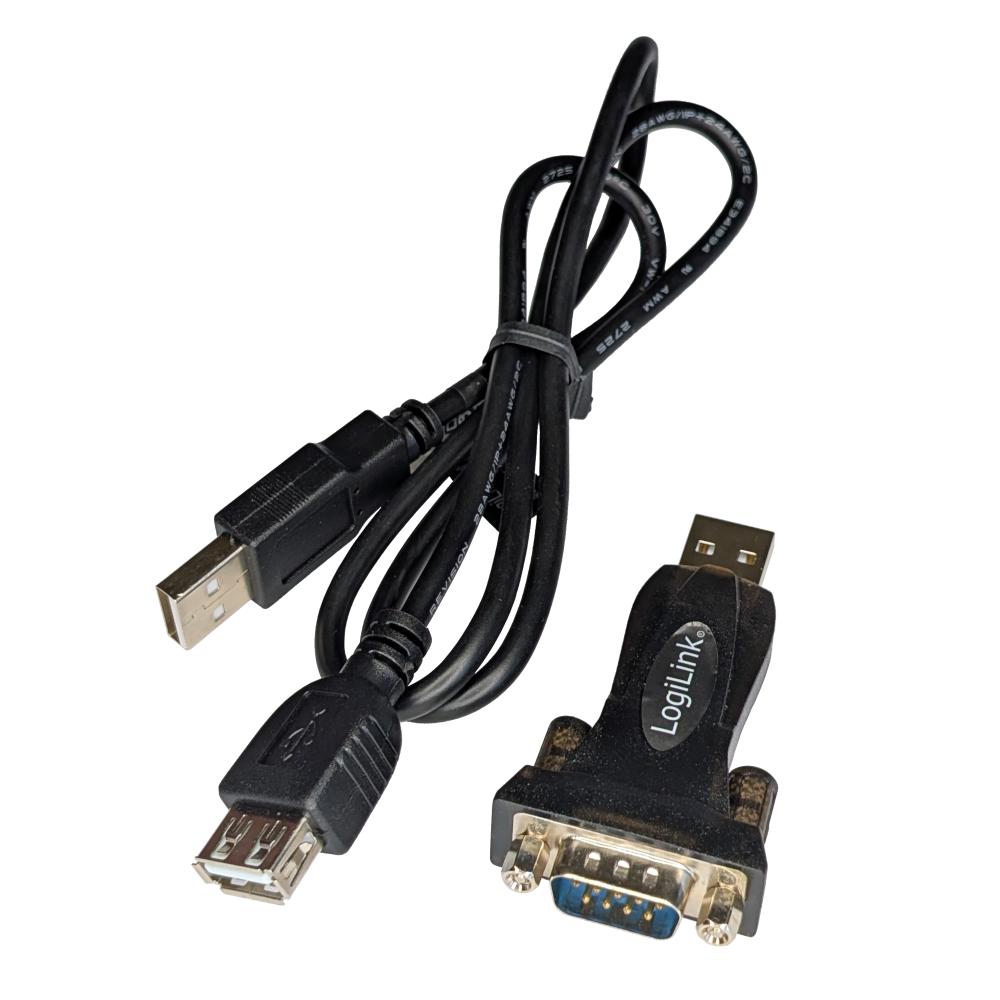

Wird die USB-Variante des Gerätes verwendet, so erscheint die WatchBox im PC als virtueller COM-Port und kann exakt so angesteuert werden wie die serielle Variante. Aus Sicht der Ansteuersoftware sind beide Varianten völlig identisch. Die WatchBox selbst benötigt keine Treiber!

Allgemein

• Steckersystem: SCHUKO
• der momentane Schaltzustand wird durch eine grüne LED signalisiert
• Last- und Steuerkreis besitzen eine sichere galvanische Trennung
• Schutzart: IP20, nur für trockene Räume
• Umgebungstemperatur -10 … +50°C

Lastkreis

• Betriebsspannung: 230V~, 50Hz
• maximale Schaltleistung (alle Lastarten): 2000W (8.7A)

Steuerkreis

• serielle Schnittstelle (RS-232) / USB-Schnittstelle
• Parameter 9600-8-N-1
• einfache Ansteuerung über Klartextbefehle (sogar mit Terminalprogrammen wie Hyperterminal, Telix etc.)

Besonderheiten

• die WatchBox arbeitet völlig betriebssystemunabhängig
• die WatchBox erkennt auch Triggerungen in Endlosschleifen und ignoriert diese
• die WatchBox erkennt nicht bootende Rechner („BIOS oder Windows läuft nicht hoch“, nach der eingestellten Boot-Fehlerzeit erfolgt deshalb ein Reset) durch Zeitüberwachung
• der letzte Zustand vor einem Reset wird gespeichert und kann zwecks Fehleranalyse später aus der WatchBox zurückgelesen werden
• die Retrigger- und Schaltzeiten der WatchBox sind in weiten Grenzen einstellbar (bis zu 214.748.364 Sekunden = ca. 2485 Tage)
• optional: Videosignal-Freischaltung über den VideoEnabler

Fertigung und Produktentwicklung „Made in Germany„, d.h. anders als bei vielen anderen Produkten rund um den Computer gewährleisten wir Nachkaufsicherheit für lange Zeit.
