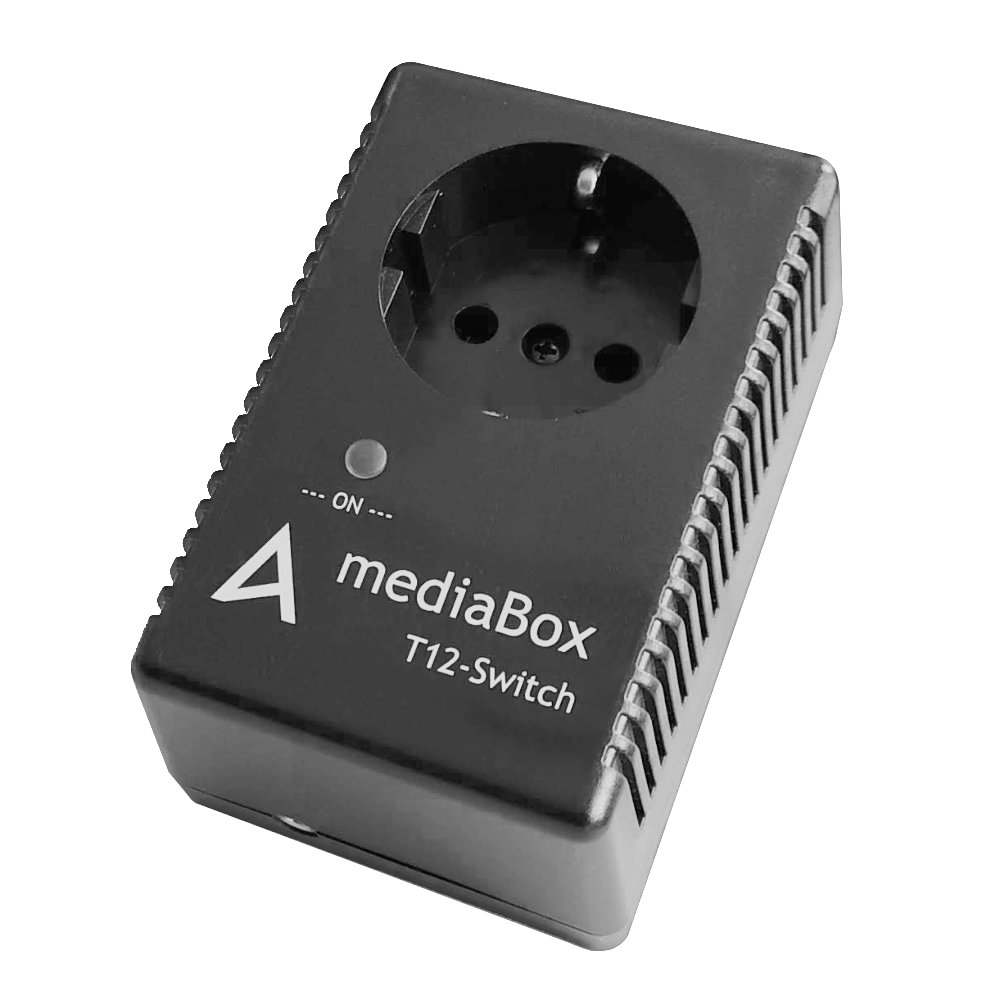

mediaBox T12-Switch, benötigt nur einen sehr geringen Steuerstrom!
Die

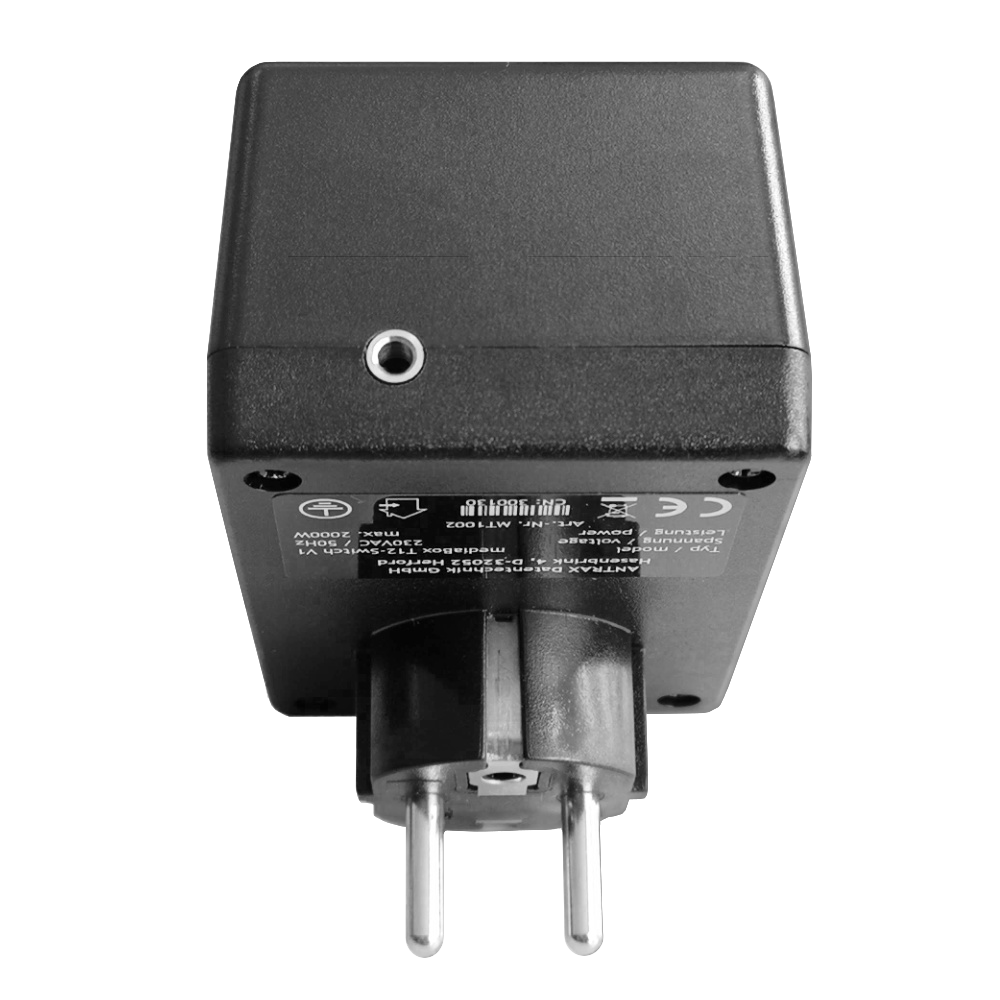

mediaBox T12-Switch hat eine SCHUKO-Steckdose, über die die angeschlossenen 230V-Geräte bis zu einer Leistung von 2000W geschaltet werden können. Die Ansteuerung erfolgt über ein 12V-Triggersignal aus Mediengeräten wie z.B. AV-Receivern, Verstärkern oder Beamern. Die Steckdose wird eingeschaltet, wenn über die 3,5mm-Klinkenbuchse das 12V-Triggersignal angelegt wird. Die
mediaBox T12-Switch benötigt mit nur ca. 15 mA einen Steuerstrom, der von allen Medien-Geräten problemlos aufgebracht werden kann. Auf der Lastseite der
mediaBox T12-Switch kommt ein mechanisches
″Hi-Inrush″-Relais zum Einsatz. Dieses ist besonders robust gegenüber hohen Einschaltströmen, wie sie z.B. bei Netzteilen in Mediengeräten häufig vorkommen. Außerdem wird der Lastkreis
nicht an seiner Leistungsgrenze betrieben. Durch eine großzügige Überdimensionierung der Bauteile wird eine langlebige und zuverlässige Lösung erreicht. Die
mediaBox T12-Switch benötigt im ausgeschalteten Zustand keinerlei Standby-Energie. Als Steckverbindung der Lastseite ist neben dem Schutzkontaktstecker (= SCHUKO) in der
mediaBox T12-Switch V1 auch eine Variante mit Kaltgerätesteckern erhältlich (
mediaBox T12-Switch V2). Außerdem sind beide Boxen auch in der invertierenden Version erhältlich (= 230V-Gerät
ausgeschaltet, wenn das T12-Signal anliegt).
Schaltverhalten
Die
mediaBox T12-Switch V1 ist in zwei Varianten verfügbar:
- normales Schaltverhalten: T12-Signal ein - 230V-Steckdose eingeschaltet
- invertiertes Schaltverhalten: T12-Signal aus - 230V-Steckdose eingeschaltet
Der Unterschied der Varianten bezieht sich also ausschließlich auf die verwendeten Kontakte des Schaltrelais (Schließer- oder Öffnerkontakte).
Anschlusskabel
Die verwendeten Stecker für 12V-Trigger-Verbindungen sind leider nicht international standardisiert. Der weitaus größte Teil der Hersteller von Mediengeräten verwendet allerdings 3,5mm-Klinkenbuchsen, sodass sich hier ein Quasi-Standard gebildet hat. Die Verbindung zu Mediengeräten kann somit über ein handelsübliches Anschlusskabel mit 3,5mm-Klinkenstecker auf beiden Seiten hergestellt werden (Mono- oder Stereo-Kabel).Wir liefern aber auch JEDE andere Variante von Anschlusskabeln in allen Längen ... in Zweifelsfällen kontaktieren Sie uns bitte.
ACHTUNG: Erforderliche Anschlusskabel bitte separat bestellen
Fertigung und Produktentwicklung
Made in Germany, d.h. anders als bei vielen anderen elektronischen Produkten, gewährleisten wir Nachkaufsicherheit für lange Zeit.
